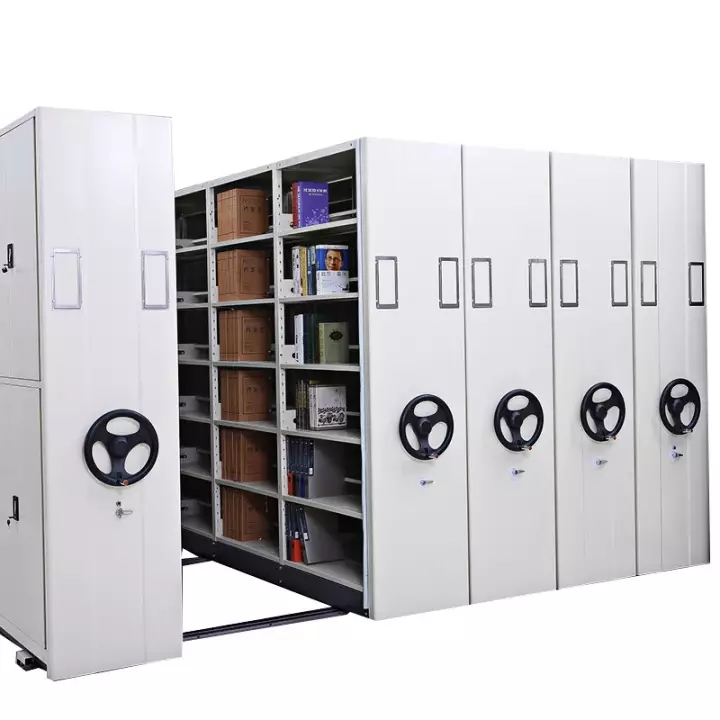

手搖密集架國家標準

返回列表 來源:未知 瀏覽: 發布日期:2023-12-15 11:07【
 手動密集架技術參數
一、產品執行標準產品應嚴格按照中華人民共和國GB/T13667.3-2013國家標準和DA/T7-92國家檔案局行業要求執行。
二、產品主要部件結構要求
1、軌道:軌道板采用熱軋鋼板折彎成型,成型尺寸120*23mm,軌芯采用20*20mm 實心方鋼。軌道兩頭末端采用路軌限位裝置,模具整體沖壓成形,尺寸30x123mm±2mm,兩邊斜護板可以焊接成形,限位牢固可靠,強度高,安裝、維護方便,外形美觀。
2、底盤:底架為分段組合式,加工精度高,具有對接互換性,便于運輸和安裝,并設有防傾倒裝置,防止架體傾倒。用分段焊接后整體組裝,底盤成型高 120mm(±2mm),上邊折彎不小于 52mm(±2mm),下邊折彎不小于 24mm(±2mm)。
底盤采用焊接,鋼性好,架體長期荷重存放資料不變形,底盤與立柱連接采用M10X20螺栓,底架裝配后的直線平行度不大于0.5mm/m,全長不大于2mm。
3、立柱: 采用優質冷軋鋼板,經一次性沖折翻邊6折彎,成型尺寸38*50mm,兩側面6mm處壓有兩根筋,筋深1.2mm并沖有可上、下調節的掛孔,掛孔規格為21mmx4mm掛孔之間間隙為35mm,正面在10.5mm處壓有兩根筋,筋深3mm(允許公差尺寸正負1mm),矩形柱體結構堅固合理、美觀大方不變形。
4、擱板: 采用優質冷軋鋼板,經沖折翻邊一次性成型,雙面三次折彎翻邊成形,前承壓面厚度為28mm,后承壓面厚度為25mm,前后兩側分別壓有一高兩低的兩根2-3mm的鋸齒形加強筋,深度為1mm,板面在64mm處壓有一高兩低的半圓弧加強筋,壓筋深度分別為1.25mm和0.45mm以增強每層層板的承重承載能力,底面平直、美觀。前面(外邊)要有3mm高,上面有1mm的檔案防滑邊,,結構合理,使用方便,每層標準承重大于80kg。
5、掛板: 采用優質冷軋鋼板,經沖折翻邊一次性成型,掛鉤中心間距為35mm,掛板正面沖兩個深度為133*51*3mm的橢圓型加強孔,3壓筋6掛鉤, 上部左右各加一段6x1.5 mm的近似半圓形加強筋。底部加一根4.5x1.0mm的三角形直通筋,從而提高掛板的剛性、整體承重性好,兩側上角壓有五星一個,美觀大方,體現中國制造的自信和國家情懷。
6、檔棒: 采用優質冷軋鋼板,一次性沖壓成型為U形,成型尺寸14x15mm±2mm,三面3.5x1.5mm的半圓形加強筋。從而提高書擋的剛性、平整度及美觀性,承重性好,整體美觀大方。
7、側面板: 采用優質冷軋鋼板,設計新穎,造型美觀。
8、頂板:采用優質冷軋鋼板。兩頭采用重疊回折壓死邊工藝,回折27±1mm,再折兩道邊28*10mm,整板成型無需拼裝焊接。頂板與立柱上端搭接截面1/2,形成嵌入連接組裝結構。
9、防塵板、防鼠板:采用優質冷軋鋼板。
10、門板:采用優質冷軋鋼板四次折彎成形,背面中間點焊加強筋右門上裝有密集架專用豪華鎖,組裝后縫隙均勻,鎖定緊密,開啟靈活。為了和檔案庫房的整體裝修風格相接近,門板四角分別壓仿古花紋,高度1-1.5mm,體現典雅美觀。
三、傳動機構
1、搖手:T字或圓盤式。
2、傳動系統:采用雙向超越結構,其結構為棘輪式、脫擋,停用后搖把可自行停于垂直位置,可避免通道障礙,搖動任意一列不會帶動其它把手。架體空間利用率≥82%。
3、傳動主軸連接結構:采用機械鑲嵌法內外六角軸套,各部件組合無需采用緊固件。
四、防傾倒裝置采用燕尾式防傾倒裝置,應整件無焊接組成。當受到傾覆時雙向、雙點受力,確保設備不傾倒。
五、制動裝置
1、每列均應有剎車制動裝置,使之做到每一列均可鎖定,查閱、存放檔案資料時能確保人身安全,存取更安全。
2、每一組合團體均應有總鎖裝置,使之做到每個組合團體都可鎖定,門面裝有扣拉式方形鎖。
3、每列均應采用防傾倒燕尾式部件,在每列底盤上裝置安全性能高的防傾倒燕尾式部件,插入軌道兩側,提高穩定性和安全系數。
4、密封裝置每列的接觸面均應有緩沖及密封條,頂部應有防塵板,每列架體上方安裝防塵壓條,底部有防鼠板,合攏后無縫隙,具有良好的防塵、防光、防鼠、防潮等功能。
六、前期處理及表面處理要求:所有工部件的表面處理是熱固性粉末噴涂,然后200℃高溫固化為成品。顏色根據用戶要求選定。
七、制造要求
1、凡需焊接的部位應焊接牢固,焊點均勻,焊痕高度≤lmm,焊點間距應控制在100mm 以內,焊痕表面波紋平整,不得出現焊焦、焊穿等現象。2、沖壓件必須平整無毛刺,不允許有裂痕,沖壓尺寸的誤差應控制在士2.0mm之內。3、折彎必須到位,以確保工件折彎所需角度,其鄰邊垂直度、平行度控制在≤1.5mm內。4、各零件、組合件表面應光滑平整,不得有尖角凸起:各零件、組合件之間能保持互換性。所有標準件及緊固件均需氧化處理。
八、載重性能要求
1、垂直度:立柱與底梁的垂直度不大于2mm。
2、全靜載荷:每層擱板上加載80kg均勻載荷,經24h連續試驗后,各結構部件和架體不應有塑性變形和其他異常現象。
3、載重運行:在全靜載荷的情況下進行運行試驗,架體應運行自如,不得有阻滯現象:手柄搖力應不大于11.8N。
4、擱板靜載荷:擱板上均勻載重400N,放置24h,最大撓度應不大于4.Omm、卸載后2h,擱板不得有裂縫,殘余變形量應不大于0.30mm。

5、尺寸:每組900mm*580mm*2400mm一列一組,一列二組1800mm*580mm*2400mm,一列三組2700mm*580mm*2400mm,一列四組3600mm*580mm*2400mm
一列五組4500mm*580mm*2400mm,一列六組5400mm*580mm*2400mm,一列七組6300mm*580mm*2400mm,一列八組7200mm*580mm*2400mm等可根據檔案
室實際尺寸定制。
九、產品部件用材一覽表






名稱 設備配置 材料規格 技術參數 采用標準 性能說明
軌道 軌道座 2.0㎜ 熱軋鋼板 GB710 耐腐蝕、美觀
軌道 20*20㎜ 實心方鋼 GB/T3280
底盤 底梁、軸承檔夾緊塊 2.3㎜ 熱軋鋼板 GB710 底盤采用整體焊接,鋼性足,不變形,表面噴塑,分段式結構
架體 立柱 1.3㎜ 冷軋鋼板 GB710 架體結實、堅固、設備新穎,安裝規范,柜內層與層的擱板間距可。
擱板 0.8㎜
掛板 0.8㎜
檔棒 0.8㎜
門面 門框 1.0㎜ 冷軋鋼板 GB/T3280 門面平整,款式新穎。
門板 1.0㎜
側板 鋼護板 0.8㎜ 表面平整,設計新穎,亞光噴塑
傳動
機構(采用機械式自動脫離驅動裝置)
軸承 HR204E E級 GB1285 傳動機構配合精度高,定位可靠。傳動輕便靈活,搖力輕,運行平衡,性能達到和超過國家標準
實心軸 ф20 45#鋼 GB699
連接鋼管 ф25*2.5 無縫鋼管 GB699
鐵滾輪 HT200鑄鐵 灰鐵鑄造 GB9439
鏈輪 ZG45 滾輪精制 GB1135
摩托車鏈條 FR420 ф8.5 節距12.7 GB1244
方向盤搖把總成
雙向超越離合器結構鑄鋼滾珠軸
GB1285 造型美觀,把手為折疊式,可避免通道障礙,搖動任意一列不會帶動其它把手
制動
裝置
側列鎖定裝置 普通鎖具或808鎖   每列均裝有制動裝置,操作方便可靠,邊列裝有鎖具,使用存取安全
中列制
動裝置
制動開關
防護
裝置
防塵防震 20㎜ 磁性密封條 每列的接觸面均有緩沖及密封裝置,(抗老化橡塑磁封條)具有良好的防震、防塵、防鼠、防光、防潮、防火功能
防塵板 0.8㎜ 冷軋鋼板 GB710
蓋板 0.8㎜ 冷軋鋼板 GB710
門板 1.0㎜ 冷軋鋼板 GB710
密封條 2.0㎜ 抗老化磁條 GB710
頂板 0.8㎜ 冷軋鋼板 GB710
防倒鉤 4.0㎜ 熱軋鋼板 GB710
表面
處理
高壓靜電噴塑   環氧型聚酯混合粉   通過ISO14001環保認證
  前處理藥劑 ZN磷化
  純水洗 小于或等于us電導率
緊固件   Q235A
