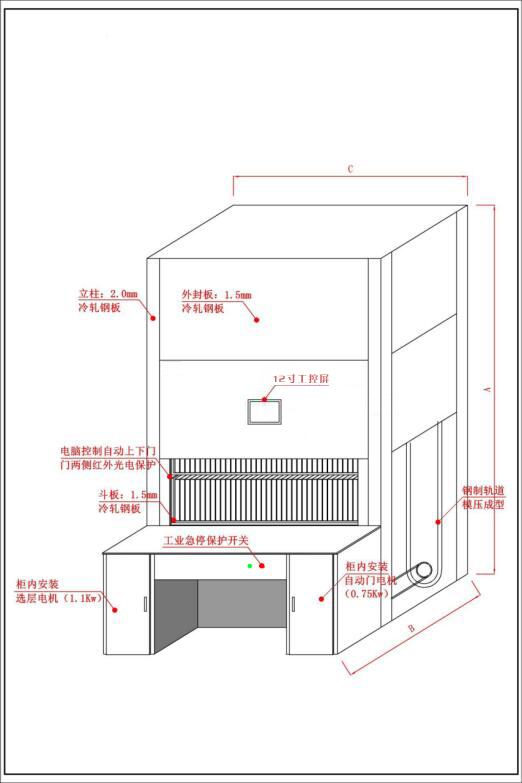

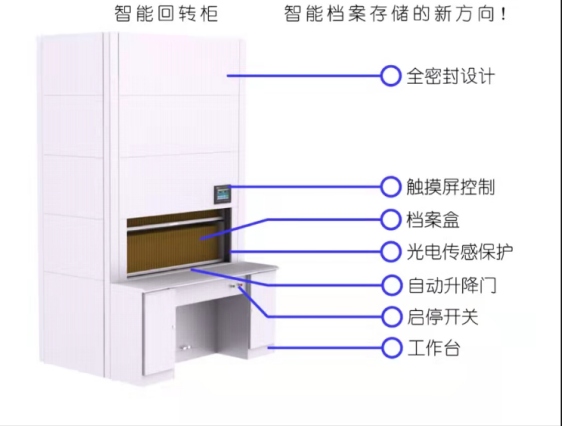

回轉柜功能及參數 RFID 回轉柜解析圖 檔案柜功能明細表 序號 項目 功能詳解 備注 1 自動選層 需要存取檔案時，在工作臺面上設定所需層數，按確定鍵后，檔案柜自動運行至所需層數并
| 序號 | 項目 | 功能詳解 | 備注 |
| 1 | 自動選層 | 需要存取檔案時，在工作臺面上設定所需層數，按確定鍵后，檔案柜自動運行至所需層數并自動停機，以便直接存取檔案 | |
| 2 | 電腦聯網 | 無論需方檔案柜數量多少，都可進行聯網，并通過計算機控制選層柜運行 | |
| 3 | 遠程控制定層 | 檔案柜和計算機由兩根網線連接，將所有檔案信息錄入到計算機數據庫后，可通過數據庫查找檔案及存放位置，并控制選層柜進行運行至所需層。 | |
| 4 | 檢索、查詢功能 | 檔案柜在原有功能的基礎上增設了計算機集中控制系統，實現多臺檔案柜自動控制聯網，可通過菜單式界面輸入單位、編號、檔號、地址、籍貫、姓名、級別等。查找檔案只需要在計算機輸入以上某一名稱及可并發出指令檔案柜自動開機，你要的檔案就會停在工作臺面的位置。檔案信息錄入數據庫，對所有檔案提供多種方式的檢索查詢。尤其是直接模糊查詢，方便快速。檔案管理可新增、修改、刪除、打印、統計等功能。 | |
| 5 | 自動捷徑選層 | 選層柜可根據設定層與當前層所差層數，計算出正轉與反轉所經層數，并控制選層柜取捷徑運行至所需層。 | |
| 6 | 應急手搖 | 如需在停電時存取檔案，可利用左側柜門內設置手搖裝置利用人力轉動選層柜，首先將柜內的搖巴拉直，推上卡套即可進行手搖。在取出檔案后一定要把搖把恢復到原位，否則來電時會有危險。 | |
| 7 | 光電安全保護 | 檔案柜在正常運轉時請勿將手或其它東西伸入柜子內部，打開柜門時要拉到位，勿將柜門懸掛在中間，否則柜門兩側的兩對光電保護系統，會切斷電路禁止選層柜運行。若開機后有人誤將頭或手伸入柜內，柜子會自動停機，保護人的安全。 | |
| 8 | 自動門 | 檔案柜門可通過計算機控制，直接執行開啟與關閉，無需手動開啟關閉。 | |
| 9 | 工控機 | 檔案柜采用彩色液晶觸摸屏控制，觸摸屏采用15寸全彩觸摸屏輕點觸即可實現檔案柜的開門關門、走層選層檔案查詢聯網控制等，操作便捷、外形美觀。 | |
| 10 | 實時監控自動盤庫 | 檔案盒上射頻識別標簽，在存放時檔案號與計算機錄入時相對應（柜號、層號），所有檔案進出通過識別器掃描后，計算機自動記錄信息。如需要盤點在柜檔案信息可通過自動盤庫功能，將所有檔案通識別器與數據庫上的信息校對，并列出檔案是否在柜、數據庫中數據是否存在的錯誤信息及在柜檔案統計信息等，且可對錯誤信息進行一鍵糾正。 | ★ |
| 11 | LED指示定位到本 | 檔案柜取件窗口前安裝有LED燈分別對應當前層每一份檔案所在位置，在計算機端管理軟件搜索相應檔案，檔案柜自動選層后對應LED指示燈亮起，方便快速準確的找到所需檔案。 | ★ |
| 12 | 下位機軟件 |
1、檔案柜設置： 打開上位機，啟動軟件后，可在檔案柜主界面進行參數設置，對檔案柜柜號、檔案柜層數、自動門功能、密碼功能、網絡功能、檔案柜模式進行設定。 2、前臺掃描查詢： 在查詢狀態中，將檔案盒貼射頻卡位置放于檔案柜桌面查詢區，查詢區讀卡器檢測到射頻卡后自動讀取并在觸摸屏中顯示該射頻卡內所寫入編號，觸摸屏將自動調取上位機數據庫中該檔案的在柜信息，并顯示在觸摸屏上。 3、射頻讀卡器及射頻卡說明 射頻讀卡器主要作用于檔案的快速定位與檔案狀態的登記，如射頻讀卡器掃描已存檔的檔案盒的射頻卡，可在顯示屏顯示該檔案盒的盒號、所在位置信息等。 |
★ |
| 13 | 上位機軟件 |
1、檔案柜集中控制功能： 集散控制型網絡化文件柜由一臺控制上位機與若干臺下位機組成。上位機由一臺PC機完成，每一臺下位機對應一個文件柜，由PLC完成。相應的控制結構圖如圖1 主要功能有： （1）查詢顯示每臺文件柜下位機狀態： 工作狀態：下位機運行是否工作正常，如果出現故障則顯示故障原因； 運行狀態：所有文件柜的當前停層。 （2）對下位機實施面板鎖定和解鎖； （3）控制文件柜運行到指定層； 2、檔案管理功能 （1）檔案接收：所有管理的檔案通過接收錄入。對檔案的接收部分具有添加、修改、刪除、打印等功能。 （2）檔案發送：即把本單位管理的檔案發送出去，包括提升、調動、轉業、退休、犧牲等。 （3）檔案查詢：對所管理的檔案提供多種方式的檢索查詢。尤其是直接模糊查詢，方便快速。 （4）檔案統計：對所管檔案現狀和借閱歸還情況進行統計。 （5）檔案借閱：對檔案柜現存檔案進行借閱登記，對借閱人、承辦人、借閱時間進行登記。 （6）檔案歸還：借出的檔案進行歸還登記，記錄歸還人、承辦人、歸還時間。 （7）檔案維護：對所有檔案進行修改、刪除等操作。 （8）借閱記錄管理：對借閱的檔案記錄進行檢索、修改部分內容、刪除不需保存的記錄。 （9）數據庫管理：本軟件提供數據庫的備份、恢復，數據導出以及數據庫壓縮等功能 （10）報表打印：所有檔案條目、借閱歸還情況，發送檔案情況等，都可以以報表形式打印輸出。 （11）實時盤庫：系統在檔案入柜或出柜1秒內檢測并在觸摸屏提示，同時相應位置指示燈亮起，系統數據庫自動調整該檔案狀態信息，非法取出檔案觸摸屏彈出報警提示。 （12）LED指示定位到本：計算機端管理軟件查詢需存取檔案后，檔案柜自動開門運行至該檔案所在層，同時對應位置LED指示燈亮起。 3、安全管理：可實施分級管理制度，對所有操作人員進行分級，賦予不同權限，執行不同操作，每個操作員都有自己的密碼。所有操作都記錄在案備查。 |
★ |
| 14 | RFID概述 |
1、概述：自動選層檔案柜RFID版在原有普通自動選層檔案柜的基礎上加入了RFID射頻識別技術，由原先條形碼管理提升為RFID射頻管理，在標簽進入磁場后，接收解讀器發出的射頻信號，憑借感應電流所獲得的能量發送出存儲在芯片中的檔案信息，解讀器讀取信息并解碼后，送至中央信息系統進行有關數據處理。 RFID管理系統，是由閱讀器(前臺、后臺及上位機三套)與電子標簽及應用軟件系統三個部份所組成，其工作原理是由閱讀器發射一特定頻率的無線電波能量給電子標簽，用以驅動電子標簽電路將內部的數據送出，此時閱讀器便依序接收解讀數據，送給應用程序做相應的處理。只有當射頻模塊發送信號時，RFID才能發揮其作用，讀卡器連接的識別系統有密鑰芯片，能做到很好的加密。前后臺閱讀器具備讀取功能，上位機閱讀器具備讀取與寫入功能。后臺RFID掃描器組是由多個掃描芯片集合排列方式布局，該布局方式有別于傳統由盤庫電機帶動掃描器逐個掃碼盤庫過程，且盤庫速度將遠遠快于普通單掃碼器電機驅動盤庫速度。 |
★ |
| 15 | 實時流程 |
射頻標簽與檔案數據對應：將射頻標簽的字符串與檔案數據對應設置，并將射頻標簽粘貼在與檔案數據相對應的檔案盒上。 初始化：將粘貼好RFID(射頻)的檔案裝入檔案柜，每完成一層，該層檔案數據位置信息自動錄入數據庫，時間需要2-3秒，按照上述流程，完成該柜所有層的檔案裝入，該柜檔案數據位置信息即自動錄入數據庫，初始化完成。 借閱：上位機發出借閱指令，接收到指令的檔案柜運行至存取窗口，LED指示燈亮起，取出該份檔案，數據隨即更新（觸摸屏實時顯示狀態信息）。 歸還：上位機發出歸還指令，接收到指令的檔案柜運行至存取窗口，LED指示燈亮起，裝入該份檔案，數據隨即更新（觸摸屏實時顯示狀態信息）。 |
★★ |
| 序號 | 項 目 | 技術參數 | 備注 |
| 1 | 檔案柜外形尺寸 | 長＜1800寬＜1290高＜2950 | 已實際場地測量為準 |
| 2 | 層數 | ＜12層 | |
| 3 | 每層斗板的有效尺寸 | 長1500寬250高345 | |
| 4 | 每層斗板載荷 | 額定載荷50公斤，最大載荷70公斤 | |
| 5 | 斗板運行速度 | 5.8m/min | |
| 6 | 每臺柜占地面積 | 2.32平方米 | |
| 7 | 自重 | 550-650公斤 | |
| 8 | 供電源 | 220-380V | |
| 9 | 回轉速度 | 4～6米/分 | |
| 10 | 定位精度 | ±2毫米 | |
| 11 | 整機噪音 | 不大于65分貝 | |
| 12 | 溫度 | 4℃～40℃ | |
| 13 | 濕度 | <90% | |
| 14 | 最長取件時間 | 不大于30S | |
| 15 | 電機功率 | 1.1-1.5kw | |
| 16 | 柜表面顏色 | 根據用戶的要求配色噴塑(環保性)，采用環保原料和先進工藝生產 | |
| 17 | 立柱框架鋼材 | 寶鋼A3/δ≥2 mm | |
| 18 | 門、前封板、掛板 | 寶鋼A3/δ≥1.5 mm | |
| 19 | 頂板、底板、封板 | 寶鋼A3/δ≥1.5 mm | |
| 20 | 載物斗板 | 寶鋼A3/δ≥1.5mm | |
| 21 | 電機減速機 | 國產品牌3K或國產其它優質品牌 | |
| 22 | 觸摸屏控制系統 | 15英寸彩色工控機,內置國產操作系統（主流LINXU系統）支持麒麟統信等國產主流操作系統 | ★ |
| 23 | 控制器 | 國產化PLC控制器 | ★ |
| 24 | 鋼板 | 冷軋一級鋼板。（厚度為1.2---2.0mm） | |
| 25 | 前處理 | 所有工件均經除油除銹處理 | |
| 26 | 表面處理 | 選用不含三酸氰酐油脂（TGIC）噴粉，經靜電處理，在工件上形成一層最少60微米的保護層，絕緣、耐用，符合GB/T13667.1-2003標準 | |
| 27 | 結構 | ||
| 28 | 硬件主要功能 |
1、聯網控制檔案柜； 2、檔案管理報表打印； 3、運行狀態顯示； 4、光電安全保護； 5、手動/自動走層； 6、應急手搖功能； 7、自動門； 8、15寸觸摸屏控制； 9、射頻后臺實時盤庫； 10、LED指示定位到本。 11、服務器（硬件）：浪潮、曙光國產服務器 12、云平臺（基礎服務）：國產云計算IaaS（基礎架構即服務）軟件，要求高擴展性、高伸縮性和靈活性、易于維護和可維護性。服務器端：TOMCAT等中間件 |
可定制功能 |
| 29 | 軟件主要性能 |
1、系統登錄 2、檔案接收 3、檔案發送 4、檔案查詢 5、檔案統計 6、檔案借閱、借閱登記 7、檔案歸還、歸還登記 8、檔案維護 9、發送檔案紀錄管理 10、借閱記錄管理 11、數據庫管理 12、初始設置 13、一鍵盤庫 14、擴展字段設置 15、字段內容管理 16、用戶管理 17、開發語言：JAVA 18、數據庫：支持alisql及mysql數據庫服務器端：TOMCAT等中間件，支持主流瀏覽器、及多種操作系統跨平臺，分布式可伸縮服務架構 |
可定制功能 |
